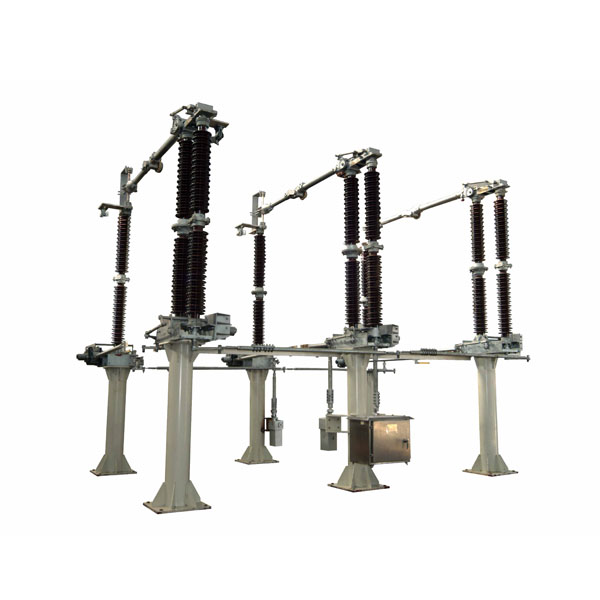

GW23-252型高壓隔離開關
發表于：2024-02-01 17:07 發布者：admin
一、適用范圍：
GW23-252型高壓隔離開關是雙柱水平伸縮式三相交流50Hz戶外高壓開關設備，用于額定電壓 220kV的電力系統中，用作無載荷情況下的切換操作，以及對被檢修的電器設備與帶電回路之間進行電氣隔離之用。
產品符合GB1985及IEC62271-102標準。

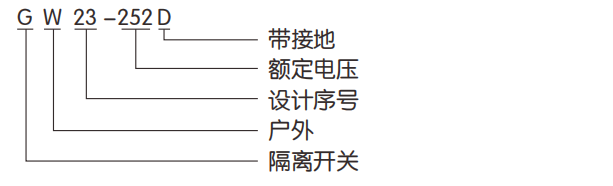

二、 型號及其含義：
三、使用環境條件：
3.1 海拔不超過:2000m；
3.2 環境溫度:-40℃~+40℃；
3.3 最大風速:34m/s；
3.4 抗地震能力:水平加速度:0.250g，垂直加速度:0.125g；
3.5 覆冰厚度不超過:10mm；
3.6 絕緣子污穢等級:I(25mm/kV)、IV(31mm/kV)；
3.7 安裝場所無易燃、易爆、化學腐蝕等有害物質，應無頻繁而劇烈的震動。

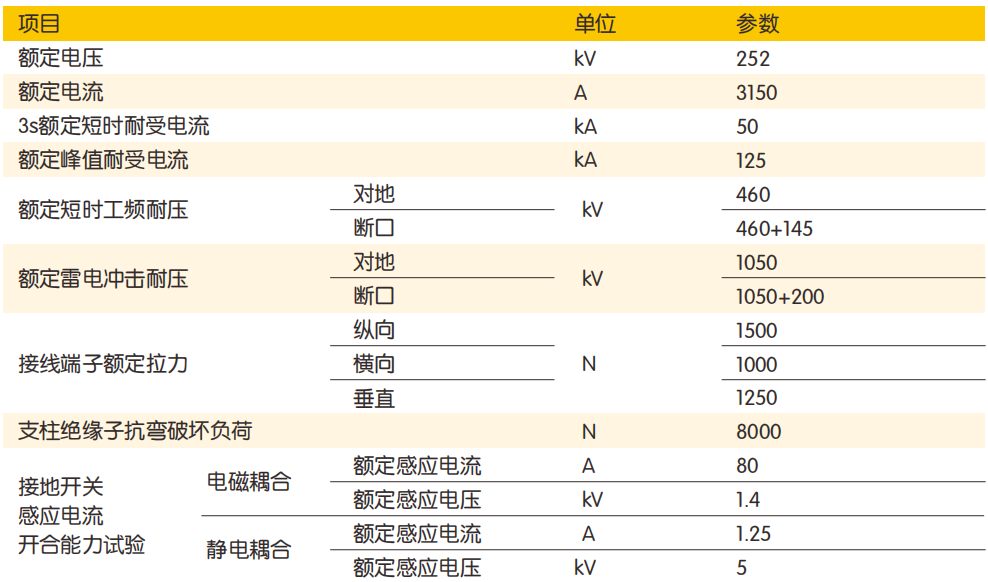

四、主要技術參數：

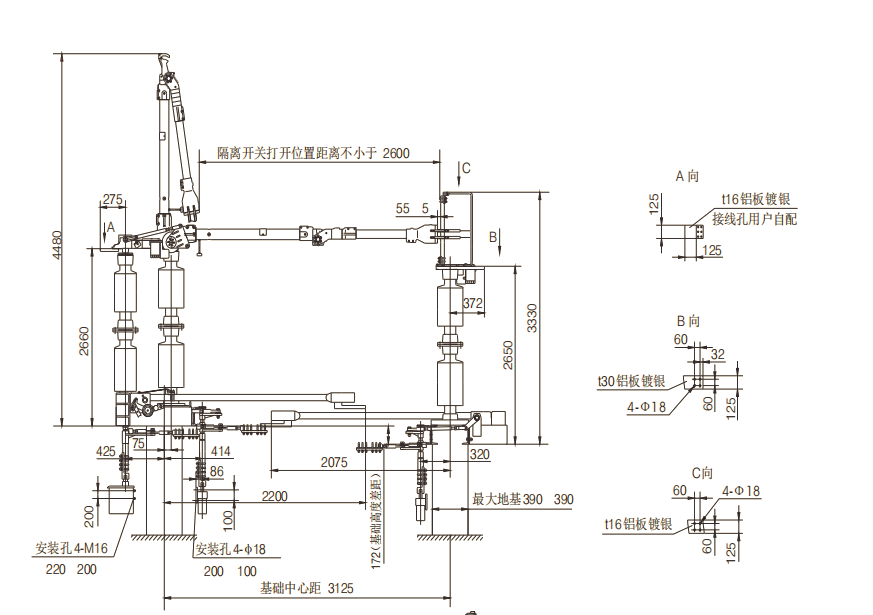

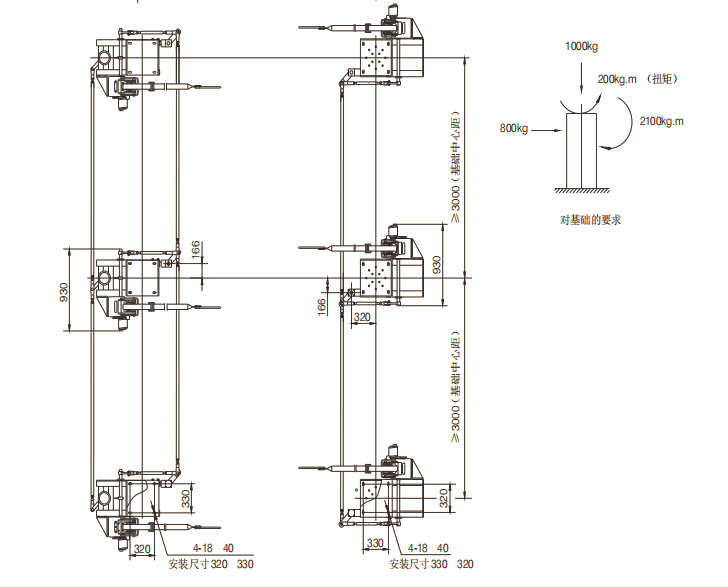

五、外形及安裝尺寸：
六、主要特點：
6.1 與其他類型的隔離開關相比，具有最小的相間距離和縱向長度。
6.2 導電部分采用高強度鋁合金制成，機械強度高，重量輕。
6.3 傳動部分采用三層材料的復合軸套，具有良好的潤滑性能，摩擦力小，提高了機械傳動的可靠性，減小了操作力。
6.4 傳動零件及平衡彈簧都密閉在上下導電管內，減小了自然環境的影響。
6.5 動觸頭與靜觸頭的接觸范圍大。
6.6 與GW22-252隔離開關相同的技術，兩者間大部分部件是通用的，因而便于備品備件的更換和操作人員的培訓。
七、結構：
GW23-252型產品設計成單極形式，由三個單極組成一臺三極電器。隔離開關主閘刀動作方式為水平伸縮式，分閘后形成水平方向的絕緣斷口。產品包括底座、絕緣支柱、傳動裝置、導電閘刀、靜觸頭、操動機構。每極隔離開關可配一臺或兩臺接地開關作接地用。動觸頭系統是機械手式的單臂折疊式。傳動部件密封在導電管內部，不受外界環境的影響。導電管內的平衡彈簧用來平衡運動元件的重力矩，使分合閘動作十分輕便平穩。采用鉗夾式結構夾緊靜觸頭導電桿，夾緊力由導電管內的夾緊彈簧力保證。采用頂壓脫扣裝置來保障隔離開關的可靠合閘，在風力、地震力、電動力等外力的作用下，隔離開關將始終保持在良好的工作狀態。主刀和地刀的導電管均為鋁合金材質，且動、靜觸頭均為銅表面鍍銀，機械性能和電氣性能非常穩定。
